GMX-800ps氧化鋁打黑效率優(yōu)勢
來源：OFweek維科網(wǎng) 發(fā)布時間：2021-08-20
光至科技力推的MOPA亞納秒款20－GMX機型，通過增加脈寬800ps（500ps定制）和高峰值特征，來改善氧化鋁打黑效率、黑度和爆點不良率等問題，本篇文章用更清晰的數(shù)據(jù)對比來體現(xiàn)GMX亞納秒款的速度優(yōu)勢。
氧化鋁打黑原理及黑度區(qū)分
氧化鋁打黑原理是氧化鋁膜在經(jīng)過激光加工處理后形成微裂紋形貌，微裂紋形貌對可見波段的光吸收較高在宏觀上人眼觀察為灰黑深色，與材料本色形成一定對比度。
Lab模式：是一個以亮度分量L及兩個顏色分量a和b來表示顏色，如下圖所示。
L值代表顏色亮度，最暗為0，最亮為100；
a值表示由綠到紅的變化，純綠為－128，純紅為＋128；
b值表示由藍到黃的變化，純藍為－128，純黃為＋128。
測試方法：在測試設備配置不變，測試參數(shù)（填充間距、填充方式、圖檔大小）不變的條件下，通過改變標記速度，對比相同效率下GMX（800ps、2ns、4ns）與GM（2ns、4ns、6ns）的小脈寬打黑效果。
從表中可以得出：GMX機型在高速打黑方面明顯優(yōu)于GM機型，特別是在800PS，隨著速度的增加，黑度值變化不大。假設以黑度值“L”不大于36為例，GMX機型800p可達10000mm／s，2ns則在5000mm／s，常規(guī)GM機型最小脈寬2ns，要保持相同黑度，則速度只能在2000mm／s以內(nèi)。
由此可見，GMX亞納秒機型相對GM機型效率可提升2～5倍（不同氧化鋁、表面粗糙程度和效果要求，效率有波動），這對追求效率、省人力、省空間、省電費角度講，GMX擁有超高性價比！
 |
|
激光器型號：YFPP－20－GMX－SRX5071A |
氧化鋁打黑原理及黑度區(qū)分
氧化鋁打黑原理是氧化鋁膜在經(jīng)過激光加工處理后形成微裂紋形貌，微裂紋形貌對可見波段的光吸收較高在宏觀上人眼觀察為灰黑深色，與材料本色形成一定對比度。

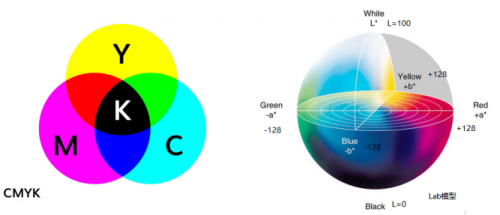

Lab模式：是一個以亮度分量L及兩個顏色分量a和b來表示顏色，如下圖所示。
L值代表顏色亮度，最暗為0，最亮為100；
a值表示由綠到紅的變化，純綠為－128，純紅為＋128；
b值表示由藍到黃的變化，純藍為－128，純黃為＋128。
 |
|
光至科技GMX系列與常規(guī)GM系列打黑效果效率對比 |

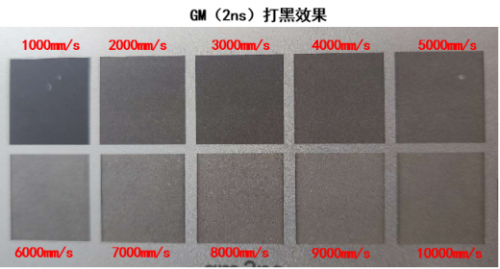

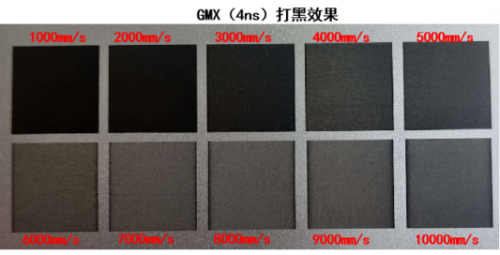

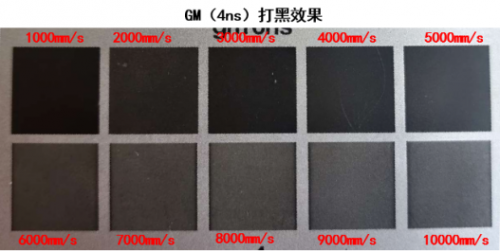

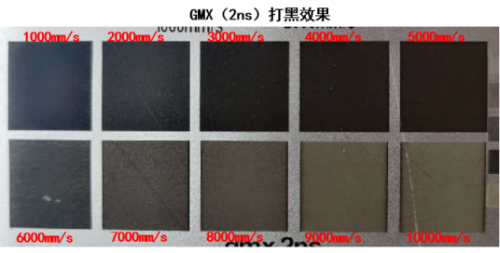

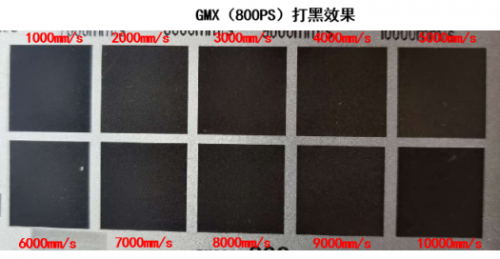

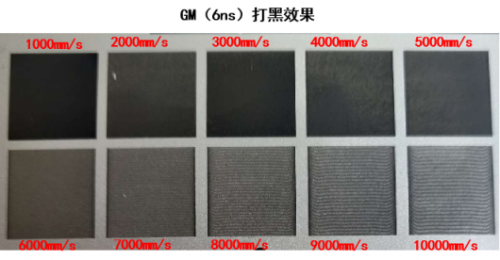

測試方法：在測試設備配置不變，測試參數(shù)（填充間距、填充方式、圖檔大小）不變的條件下，通過改變標記速度，對比相同效率下GMX（800ps、2ns、4ns）與GM（2ns、4ns、6ns）的小脈寬打黑效果。
 |
 |
 |
 |
 |
 |
 |
|

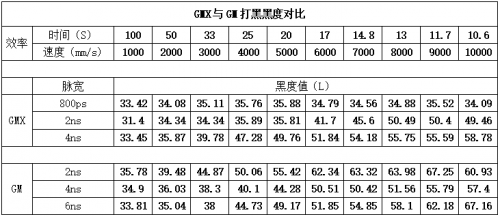

效率相同情況下，不同速度對應的黑度值測試數(shù)據(jù) |
 |
從表中可以得出：GMX機型在高速打黑方面明顯優(yōu)于GM機型，特別是在800PS，隨著速度的增加，黑度值變化不大。假設以黑度值“L”不大于36為例，GMX機型800p可達10000mm／s，2ns則在5000mm／s，常規(guī)GM機型最小脈寬2ns，要保持相同黑度，則速度只能在2000mm／s以內(nèi)。
由此可見，GMX亞納秒機型相對GM機型效率可提升2～5倍（不同氧化鋁、表面粗糙程度和效果要求，效率有波動），這對追求效率、省人力、省空間、省電費角度講，GMX擁有超高性價比！
上一篇：?營收增長127%，凈利潤增長288%：銳科激光上半年做...
下一篇:沒有了
